PCM數位再生幫電器

PCM數位再生幫電器
登錄號
M0200704330
長X寬X高
36.50x35.00x47.50
完成年代
功能用途
早期PCM載波多工機之T1電路使用銅纜傳輸，於長途或中繼銅纜上約每隔1.5至2公里須裝設一處PCM線路幫電器(Line Repeater)，以中繼或再生兩端點PCM終端機間之DS1數位信號。常用的PCM線路幫電器為48系統，即每一PCM線路幫電器機箱之容量為48路T1電路。
特色
T1PCM載波系統通常利用一般市內銅纜來傳輸其DS1信號，採雙極方式編碼，以Nyquist頻率772kHz測試，於0.65mm線徑之銅纜傳輸每公里損失約16dB，在兩線路幫電器間所允許之最大損失為31dB，故約2公里即需裝設一個線路幫電器。PCM線路幫電器通常裝設於人孔內。

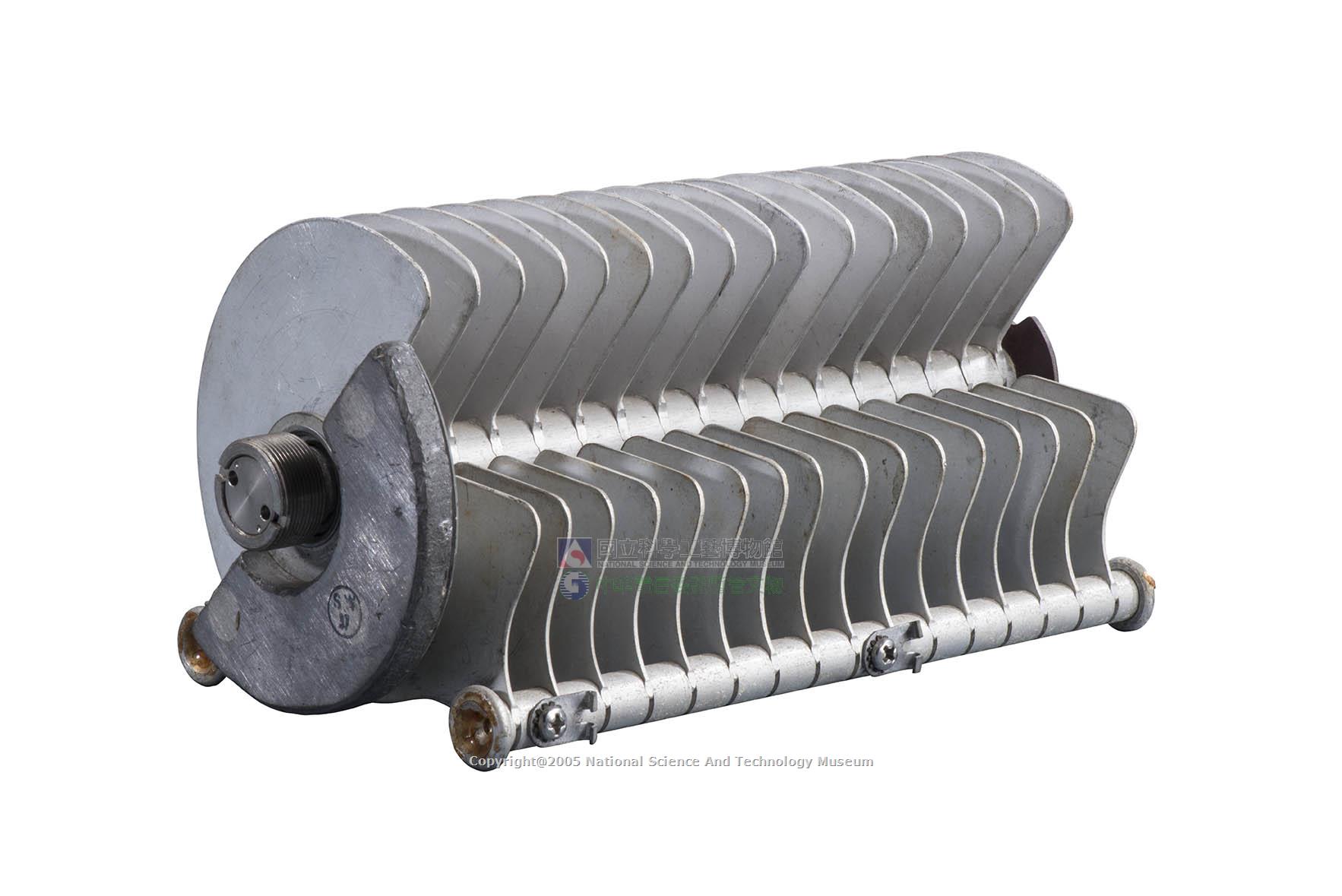

加感線圈(D66型)
